Proč jsou kabelové příchytky kritickou ochranou, kterou váš elektrický systém potřebuje?

Kabelové příchytky nejsou volitelné příslušenství – jedná se o kritická bezpečnostní zařízení určená k zajištění elektrických kabelů a zabránění katastrofálnímu poškození během zkratových událostí. Zkratová porucha generuje elektromagnetické síly úměrné druhé mocnině špičkového proudu, které jsou schopné prorazit kabely pod napětím stojany zařízení a ohrozit personál během milisekund. Obvykle vyžadují jističe 0,06 až 0,1 sekundy zakopnout, ale vrchol ničivé síly nastává při právě 0,005 sekundy na 50Hz systému. Kabelové příchytky plní svou zadržovací funkci okamžitě, dříve než mohou ochranná zařízení reagovat, což z nich činí primární linii obrany proti elektromechanickým silám.

Podle IEC 61914 jsou kabelové příchytky definovány jako „zařízení určená k zajištění kabelů při instalaci v intervalech podél délky kabelů“. Na rozdíl od kabelových stahovacích pásků nebo standardních svorek jsou příchytky speciálně navrženy a testovány tak, aby vydržely zkratové síly, se jmenovitými hodnotami založenými na předpokládaném špičkovém zkratovém proudu (kA) a instalační rozteči.

Jak zkratové síly ohrožují kabelové systémy

Během třífázového zkratu vytvářejí sousední vodiče intenzivní elektromagnetická pole. Odpudivá síla mezi vodiči je úměrná druhé mocnině špičkového zkratového proudu a vytváří okamžité napětí, které standardní produkty pro správu kabelů nemohou pojmout. V datovém centru mohou nezajištěné kabely zničit serverové stojany, které by stály měsíce výměny; v průmyslovém prostředí stejný scénář riskuje požár, zranění a delší prostoje.

Kritická časová mezera

Pochopení časové osy chybové události odhalí, proč je pasivní omezení nenahraditelné:

• 0,005 sekundy: Špičková elektromagnetická síla se vyskytuje na systémech 50Hz
• 0,06–0,1 sekundy: Jističe se vypnou a odstraní závadu
• výsledek: Bez kabelových příchytek dochází k neomezenému pohybu kabelů po celou dobu trvání poruchy

Tato časová mezera znamená, že žádné aktivní ochranné zařízení nemůže zabránit počátečnímu mechanickému zničení – to mohou pouze správně specifikované kabelové příchytky.

Které typy kabelových příchytek vyhovují různým aplikacím

Výběr správného typu příchytky závisí na konfiguraci kabelu, třídě napětí a podmínkách prostředí. Použití nekompatibilního typu příchytky může mít za následek nedostatečné omezení během poruchových stavů.

Pokyny pro výběr materiálu

Výběr materiálu přímo ovlivňuje životnost a bezpečnostní rezervy:

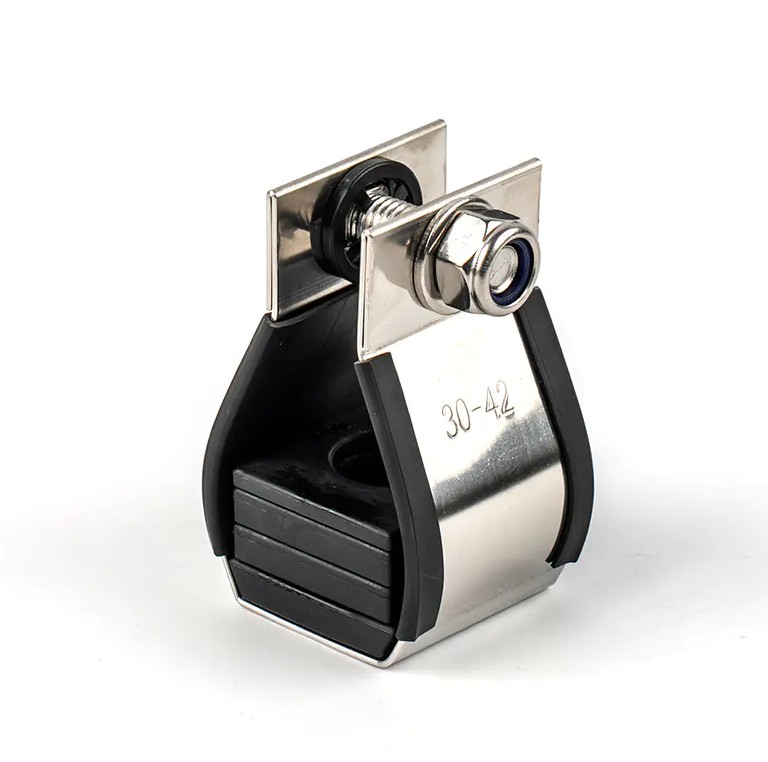

• Nerezová ocel 316: Výjimečná odolnost proti korozi v mořském, pobřežním a chemickém prostředí; odolává extrémním elektromechanickým silám
• hliník: Lehký se silnými mechanickými vlastnostmi; vhodné pro vnitřní i venkovní aplikace NN až VN
• Polymer/nylon: Nákladově efektivní pro nízkonapěťové vnitřní použití; UV a ohnivzdorné možnosti dostupné pro specifická prostředí

Jak IEC 61914 zajišťuje spolehlivou ochranu

IEC 61914:2021 je celosvětově uznávaný standard pro kabelová příchytka design a testování, nahrazující nejednoznačnost v regionálních elektrických předpisech. Zatímco článek 392.20(C) NEC a článek 12-2202 CSA požadují, aby byly kabely zabezpečeny proti magnetickým silám poruchového proudu, žádný z nich nespecifikuje, jak testovat nebo ověřovat, že omezovací zařízení přežijí zkrat. IEC 61914 tuto kritickou mezeru vyplňuje.

Povinné zkušební kategorie podle IEC 61914

Norma vyžaduje komplexní testování napříč různými dimenzemi výkonu:

1. Teplotní hodnocení: Ověřený provoz od -60 °C až 120 °C (nebo deklarovaný rozsah)
2. Testování bočního zatížení: Trvalé zatížení udržované po dobu 60 minut při maximální deklarované teplotě
3. Testování axiálního zatížení: Odolnost proti sklouznutí kabelu podél trasy
4. Odolnost proti nárazu: Testováno při nejnižší deklarované provozní teplotě
5. Odolnost proti korozi a UV záření: Solný sprej a ověření zrychleného stárnutí
6. Odolnost vůči elektromechanickým silám: Zkouška odolnosti proti zkratu při deklarovaných hodnotách kA
7. Šíření plamene: Odolnost proti šíření plamene za poruchových podmínek

Zásadní rozdíl: IEC 61914 vyžaduje zkušební dobu na zkrat 0,1 sekundy (pět úplných cyklů), což je dostatečné k odhalení slabosti zarážky, protože nejvyšší destruktivní síla nastává během několika prvních milisekund. To se liší od testů tepelné odolnosti kabelu, které mohou specifikovat 63 kA po dobu 1 sekundy nebo 40 kA po dobu 3 sekund – tyto hodnoty se týkají zahřívání vodiče, nikoli mechanického omezení.

Které faktory určují správnou specifikaci zarážky

Správná specifikace vyžaduje přizpůsobení deklarovaného výkonu zarážky skutečným poruchovým stavům instalace. Nedostatečná specifikace vytváří katastrofická bezpečnostní rizika, zatímco nadměrná specifikace plýtvá rozpočtem bez dalšího přínosu.

Klíčové parametry specifikace

Inženýři musí vypočítat a ověřit následující:

• Vnější průměr kabelu (OD): Příchytky musí odpovídat skutečnému průměru pláště, nejen velikosti vodiče. Nesprávné uchycení snižuje účinnost zádržného systému při poruchách.
• Předpokládaný špičkový zkratový proud: Hodnota kA zarážky musí překročit vypočítanou úroveň poruchy systému. Všimněte si, že nejvyšší úrovně poruch se často vyskytují v nízkonapěťových instalacích, nejen v systémech vysokého napětí.
• Rozteč špuntů: Hodnoty výrobce jsou deklarovány v určitých intervalech (běžně 600 mm). Širší rozestup exponenciálně zvyšuje sílu na zarážku. Síla mezi vodiči se vypočítá pomocí vzorce IEC 61914, který bere v úvahu špičkový proud a průměr kabelu.
• Třída napětí a konfigurace: Systémy NN, VN a VN mají různé silové profily. Jednojádrové, trojlístkové a čtyřlisté formace vyžadují účelově navržené kopačky.
• Expozice prostředí: Přítomnost chemikálií, teplotní extrémy, vystavení UV záření a nebezpečí požáru určují výběr materiálu a třídu odolnosti proti korozi.

Varovný příklad

Zvažte dva výrobce, kteří tvrdí, že špičková odolnost 140 kA:

• Výrobce A testován s 35mm kabelem při rozteč 600 mm
• Výrobce B testován s 45mm kabelem při rozteč 300 mm

U systému s úrovní poruchy 60 kA s použitím 30 mm kabelu s roztečí 1 200 mm by produkt výrobce B selhal i přes stejné hlavní hodnocení. To demonstruje, proč týmy nákupu musí kontrolovat kompletní zprávy o zkouškách – nejen titulní čísla – a proč musí technici chránit specifikace během životního cyklu projektu.

Jak správná instalace maximalizuje bezpečnostní rezervy

I správně specifikované zarážky mohou selhat, pokud jsou nesprávně instalovány. Kvalita instalace přímo určuje, zda systém funguje tak, jak byl testován.

Doporučené postupy instalace

1. Dodržujte rozteč výrobce: Instalujte v intervalech specifikovaných pro deklarovaný poruchový proud. Pro scénáře vysokého zkratu je vyžadován užší rozestup.
2. Zarovnat podle průměru kabelu: Zajistěte, aby velikost příchytky odpovídala skutečnému vnějšímu průměru kabelu s ohledem na všechny tolerance izolace nebo pláště.
3. Použijte správné upevnění: Upevněte pomocí hardwaru schváleného pro daný typ izolace (žebřík, podnos, vzpěra nebo nosník).
4. Použijte správný točivý moment: Přílišné utažení narušuje pláště kabelů; nedostatečné utažení umožňuje prokluzování. K dosažení výrobcem specifikovaného utahovacího momentu držáku použijte momentový klíč.
5. Účet pro tepelnou expanzi: Ve flexibilních systémech, kde jsou kabely "snaked", umožňují expanzní pohyb mezi pevnými body. U pevných systémů zajistěte, aby příchytka a konstrukce odolávaly podélným termomechanickým silám.

Úvahy o návrhu systému

Kabelové systémy spadají do dvou kategorií, z nichž každá má odlišné požadavky na příchytky:

• Flexibilní systémy: Kabely jsou zvlněny vertikálně nebo horizontálně, což umožňuje volnou tepelnou expanzi a kontrakci mezi upevňovacími body. Kopačky se musí přizpůsobovat pohybu a zároveň udržovat zdrženlivost během chyb.
• Pevné systémy: Kabely jsou upevněny podélně, což vyžaduje, aby příchytka, nosná konstrukce a tuhost kabelu společně odolávaly termomechanickým silám bez poškození.

Kde kabelové příchytky poskytují kritickou ochranu

Kabelové příchytky jsou nezbytné všude tam, kde jsou vysokovýkonné kabely vedeny v blízkosti osob nebo důležitých zařízení. Úroveň napětí je irelevantní – některé z nejvyšších úrovní poruch se vyskytují v nízkonapěťových instalacích kvůli nižší impedanci systému.

Kromě bezpečnostní shody s NEC 392.20(C) a IEC 61914 pomáhá správná instalace příchytky splnit seismické požadavky a podmínky pojistné smlouvy, snižuje odpovědnost a zabraňuje nákladným přepracováním.

Závěr: Proaktivní přístup k bezpečnosti kabelového systému

Kabelové příchytky představují malý zlomek celkových nákladů na projekt, ale poskytují nenahraditelnou ochranu proti zkratovým elektromechanickým silám. Proces výběru musí integrovat průměr kabelu, výpočty poruchového proudu, požadavky na rozestupy, kompatibilitu materiálů a expozici prostředí do soudržné specifikace. Nákupní týmy by měly zacházet s botkami jako s navrženými bezpečnostními součástmi – nikoli s komoditními položkami – a ověřit, že produkty nesou zprávy o nezávislých testech podle IEC 61914:2021, včetně dokumentace o zkouškách před a po zkratu. Správnou specifikací a instalací kabelových příchytek od prvního dne zajišťují dodavatelé elektrických zařízení a vlastníci zařízení soulad s předpisy, chrání kritickou infrastrukturu a vytvářejí bezpečnější pracovní prostředí pro personál.
